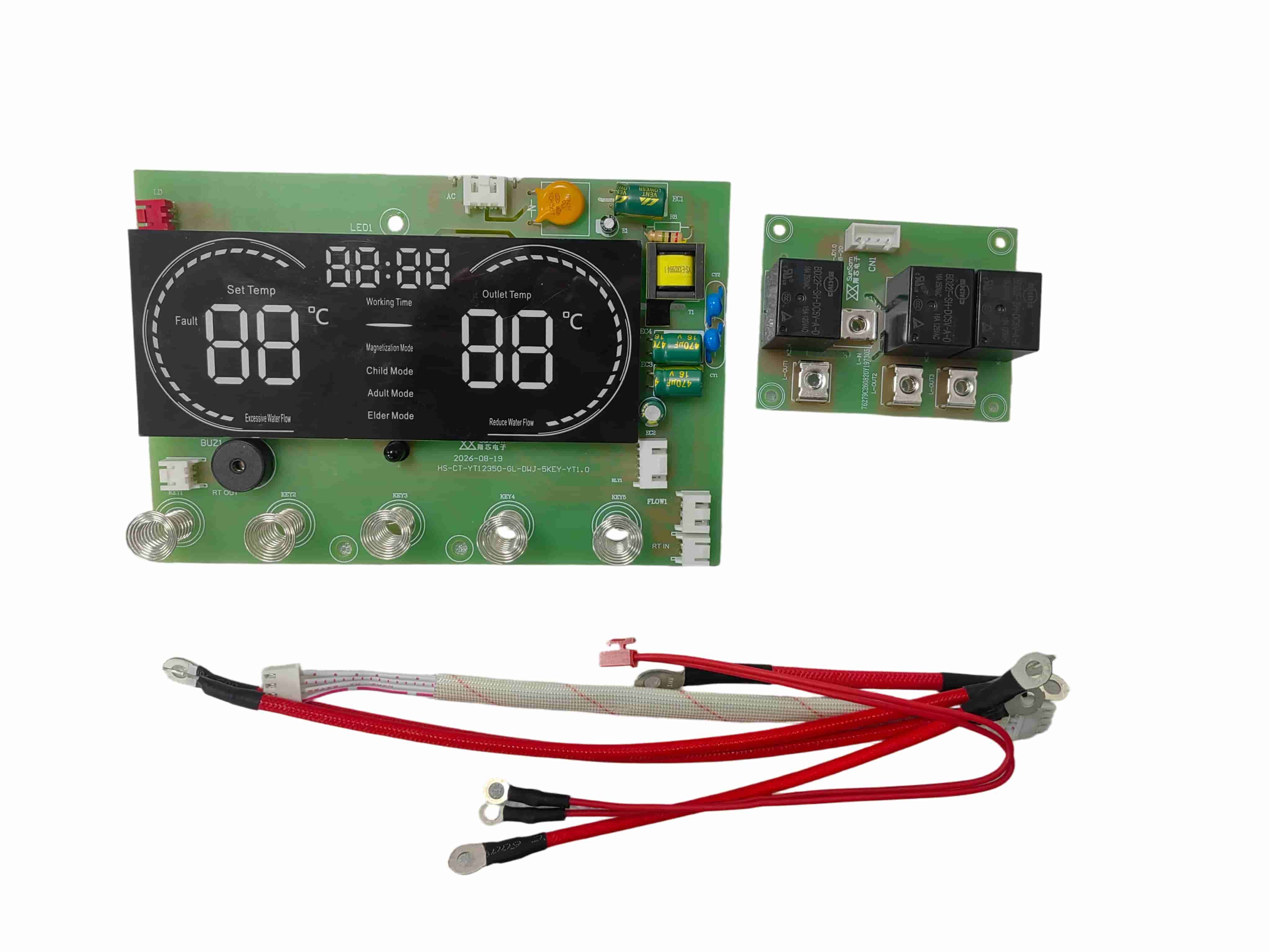

CT12350 Øyeblikkelig elektrisk varmtvannsbereder PCBA

CT12350 Øyeblikkelig elektrisk vannvarmer PCBA

CT12350 Instant elektrisk varmtvannsbereder PCBA er en integrert styringsløsning utviklet for 220 V, 6 kW øyeblikkelig vannvarmesystemer. Den kombinerer trinnvis varmekontroll, vannstrømdeteksjon, temperaturregulering, LED-displaykontroll og flere feilbeskyttelsesfunksjoner på én PCBA.

CT12350 er designet for elektriske varmtvannsberedere og tilpassede varmtvannsapparater, og støtter maskinvare, fastvare, skjerm og grensesnitttilpasning for forskjellige OEM- og ODM-prosjekter.

6 kW varmekontroll med syv effektnivåer

Den testede switch-mode strømforsyningsversjonen fungerer fra AC 150–280 V ved 50 Hz. Ved nominell spenning på AC 220 V, støtter PCBA en maksimal varmebelastning på 6000 W og styrer tre varmeutgangsgrupper.

Syv effektnivåer er tilgjengelige for å gi mer fleksibel temperaturregulering:

- Nivå 1: 1400 W

- Nivå 2: 2200 W

- Nivå 3: 2400 W

- Nivå 4: 3600 W

- Nivå 5: 3800 W

- Nivå 6: 4600 W

- Nivå 7: 6000 W

Oppvarmingsdesignet med flere nivåer lar kontrolleren velge en passende effekt i henhold til driftsmodus, vanntemperatur og varmebehov.

Intelligent konstant temperaturkontroll

CT12350 vannvarmerkontrollkort gir et justerbart temperaturområde på 30–55°C. En 50 kΩ NTC temperatursensor brukes for temperaturdeteksjon og kontrolltilbakemelding.

I AI-modus velger PCBA automatisk et passende effektnivå og måltemperatur i henhold til innløpsvanntemperaturen. De programmerte AI-temperaturinnstillingene varierer fra 39°C til 45°C under innløpstemperaturforholdene som er registrert i testrapporten.

Tre temperaturmoduser er også tilgjengelige for praktisk drift:

- Barnemodus: 38°C

- Voksenmodus: 42°C

- Seniormodus: 45°C

Kontrolleren støtter automatisk kalibrering og hukommelse av konstanttemperaturparametere. Basert på de registrerte prøvetestene ved en innløpstemperatur på 25°C og strømningshastigheter på 1,5 l/min og 3 l/min, holdt den målte utløpstemperaturen seg innenfor ca. ±2°C ved de testede settpunktene.

Vannstrømsaktivering og standbykontroll

PCBA starter oppvarmingskontrollprosessen når den registrerte vannstrømmen når ca. 1,5 l/min. Oppvarmingen stopper når strømmen avtar til ca. 1,3 l/min.

Når ingen vannstrøm registreres, går kontrolleren i standby etter ca. to sekunder. Displayet kan reaktiveres ved å trykke på en tast eller gjenopprette vannstrømmen. Denne kontrolllogikken hjelper til med å koordinere oppvarmingsdriften med det faktiske vannbehovet.

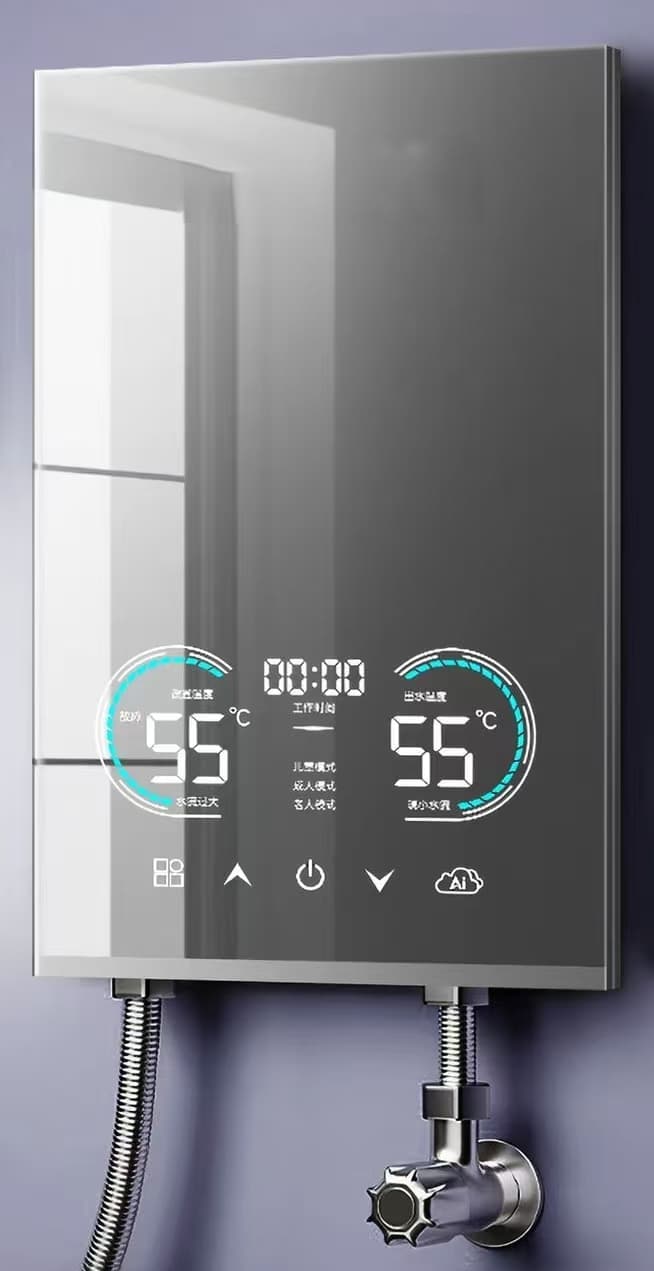

Berøringskontroll og LED-skjerm

CT12350 Instant elektrisk varmtvannsbereder PCBA har fem hovedkontrolltaster:

- Kraft

- Temperatur- eller effektøkning

- Temperatur- eller effektreduksjon

- AI

- Modusvalg

Berøringskontrollgrensesnittet kan operere gjennom et overflatemontert 4 mm glasspanel eller et 2 mm plastpanel, slik at apparatprodusenten kan utvikle forskjellige frontpaneldesign.

LED-skjermen kan vise:

- Utløpsvanntemperatur

- Still inn temperatur

- Driftstid

- Oppvarmingsstatus

- Oppstartsstatus

- Valgt driftsmodus

- Feilkoder

Displayikonene og grensesnittoppsettet kan justeres i henhold til produktets utseende og kundens krav.

Flere feilbeskyttelsesfunksjoner

CT12350 inkluderer flere kontroll- og feildiagnosefunksjoner for øyeblikkelig bruk av elektrisk varmtvannsbereder.

Når utløpstemperaturen når 63°C, reduserer kontrolleren automatisk varmeeffekten med ett effektnivå. Hvis temperaturen når eller overstiger 65°C, aktiveres E4-overtemperaturalarmen og oppvarmingen stopper. Normal drift kan gjenopptas etter at temperaturen faller under 55°C.

Kontrolleren støtter også:

- E1 lekkasjefeilalarm og varmeavbrudd

- E2 utløpstemperaturføler åpen- eller kortslutningsbeskyttelse

- Automatisk gjenoppretting etter at temperatursensorfeilen er fjernet

- Feilkodedisplay for enklere inspeksjon og vedlikehold

Den endelige beskyttelsesytelsen avhenger av hele apparatets design, sensorer, ledninger, varmesystem og andre sikkerhetskomponenter.

Hoved tekniske spesifikasjoner

| Parameter | Spesifikasjon |

|---|---|

| Produktmodell | CT12350 |

| Produkttype | Øyeblikkelig elektrisk vannvarmer PCBA |

| Design av kontrollkort | Isolert integrert kontrollkort |

| Driftsspenning | AC 150–280 V, 50 Hz |

| Nominell spenning | AC 220 V |

| Maksimal varmebelastning | 6000 W |

| Varmekontrollutganger | 3 grupper |

| Effektnivåer | 7 nivåer |

| Temperaturinnstillingsområde | 30–55°C |

| Aktiveringsflythastighet | 1,5 l/min |

| Avstengningsstrømningshastighet | 1,3 l/min |

| Temperatursensor | 50 kΩ NTC ved 25°C |

| Forhåndsinnstilte moduser | Barn 38°C, Voksen 42°C, Senior 45°C |

| Berøringspanelkompatibilitet | 4 mm glass eller 2 mm plastpanel |

| Driftstemperatur | −15°C til 65°C |

| Driftsfuktighet | 10 %–95 % RF |

Prøvetesting og ytelsesverifisering

Under prøveverifiseringen opererte strømforsyningsversjonen med byttemodus kontinuerlig i åtte timer ved AC 280 V uten unormal ytelse. Systemet opererte også i åtte timer under et testmiljø på 65°C og 90 % relativ fuktighet.

Disse resultatene gjelder den testede prøven og spesifiserte testbetingelser. Endelige elektriske, miljø- og sikkerhetsspesifikasjoner bør verifiseres igjen etter at PCBA er integrert i kundens komplette varmtvannsbereder.

OEM og ODM PCBA-tilpasning

CT12350 kan brukes som en referansekontrollplattform for tilpassede øyeblikkelig elektrisk varmtvannsberederprosjekter. Tilgjengelige ingeniør- og produksjonstjenester inkluderer:

- PCBA maskinvaredesign

- Innebygd fastvareutvikling

- Tilpasning av varmekontrolllogikk

- Tilpasning av skjerm og berøringsgrensesnitt

- Tilpasning av kontakt og ledningsnett

- Tilpasning av temperatur og strømningssensor

- Innkjøp av komponenter

- SMT og DIP montering

- Funksjonstesting

- Prototype og batchproduksjon

For prosjektevaluering kan kunder gi nødvendig driftsspenning, varmeeffekt, produktdimensjoner, displaydesign, sensorspesifikasjoner, koblingsskjema og målsikkerhetsstandarder.

Søknader

Kontrollplattformen CT12350 er egnet for:

- Husholdnings instant elektriske varmtvannsberedere

- Instant elektriske dusjvannvarmere

- Kompakte veggmonterte varmtvannsberedere

- Varmtvannsapparater på bad og kjøkken

- Tilpassede OEM og ODM vannvarmesystemer

Hvis du utvikler en 220 V øyeblikkelig varmtvannsbereder og trenger en tilpassbar 6 kW kontroll PCBA, kontakt SunSam med produktspesifikasjoner, tegninger eller eksisterende prøver. Vårt ingeniørteam kan evaluere kontrollkravene og utarbeide et passende PCBA-utviklings- og produksjonsforslag.
